性能参数

一次封装指标

二次封装指标

频率范围

185MHz

60200MHz

1.585MHz

85240MHz

调整频差

±20ppm±30ppm±50ppm

±3ppm±5ppm±10ppm

工作温度

-10+60℃-20+70℃

-20+70℃-55+85℃

温度频差

±20ppm±30ppm±50ppm

±10ppm±20ppm±30ppm

电源电压VDC

3.3V±10%5.0V±10%

3.3V±10%5.0V±10%

输出电流

40mA(Max)

70mA(Max)

40mA(Max)

70mA(Max)

输出负载

110TTL/15PF

110TTL/15PF

输出模式

TTL / HCMOS

TTL / HCMOS

输出波形

方波/正弦(10100MHz

方波/正弦(10100MHz

"1"电平

≥90%VDC

≥90%VDC

"0"电平

≤10%VDC

≤10%VDC

封装形式

DIP-14DIP-8

DIP-14

占空比

45%55%

45%55%

/下沿时间

5ns

3ns

5ns

3ns

三态控制

可选(Choose)

可选(电调 Electric adj.

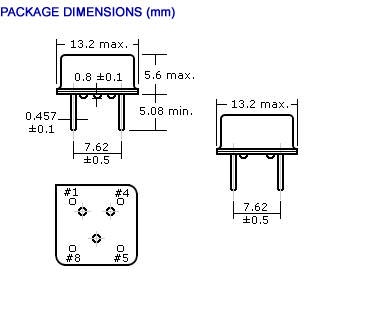

PIN CONNECTIONS

#1

No Connection or Tri-State Enable High

#4

Case Ground

#5

Output

#8

Vdd

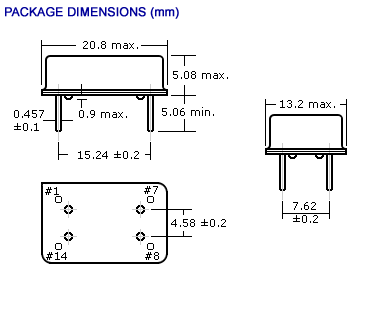

PIN CONNECTIONS

#1

No Connection or Tri-State Enable High

#7

Case Ground

#8

Output

#14

Vdd
