电参数

指标 / 条件

标称频率

1 MHz～60 MHz

60 MHz～200 MHz

频率稳定性（VC=1/2VDC）

±10 ppm，±20 ppm，±30 ppm

工作温度

-10～＋60℃，-20～＋70℃，-40～＋85℃

工作电压
VDC 3.3V±10%

控制电压

VC=1.65±1.65V

压控频偏

±50 ppm，±100 ppm，±150 ppm

线性度

≤3%，≤10%，≤15%

工作电压
VDC 5 V±10%

控制电压

VC=2.5±2.5 V

压控频偏

±50 ppm，±100 ppm，±150 ppm

线性度

≤3%，≤10%，≤15%

供电电流

≤40mA

≤80mA

输出逻辑

TTL﹠HCMOS

输出负载

见图

占空比

45%～55%

上升/下降时间

＜7ns

＜5ns

"1"电平

≥0.9VDC

"0"电平

≤0.1VDC

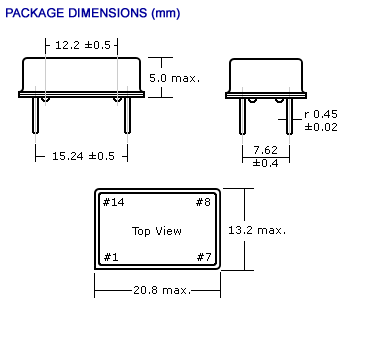

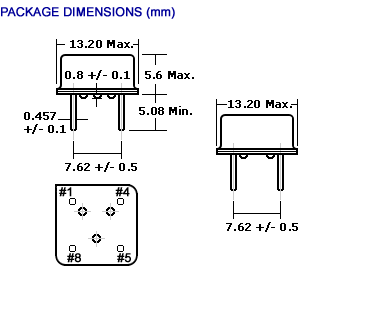

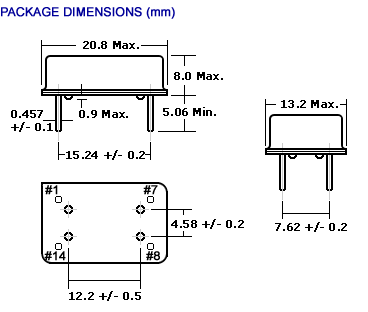

封装形式

DIP-14 　DIP-8



　

PIN CONNECTIONS

#1

Voltage Control

#7

Case Ground

#8

Output

#14

VDD

PIN CONNECTIONS

#1

Voltage Control

#4

CASE GND

#5

OUTPUT

#8

VDD

PIN CONNECTIONS

#1

Voltage Control

#7

CASE GND

#8

OUTPUT

#14

VDD
