〓ZTT内置负载电容系列2.00~4.99MHZ)

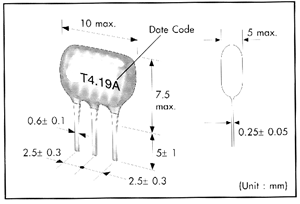

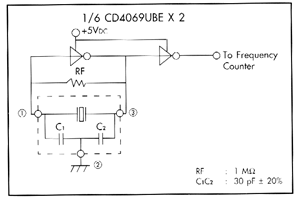

外型尺寸 检测电路图
〓ZTT内置负载电容系列(5.00~48.00MHZ)

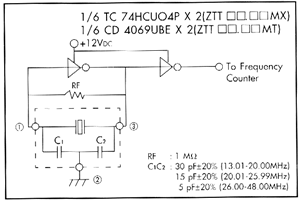

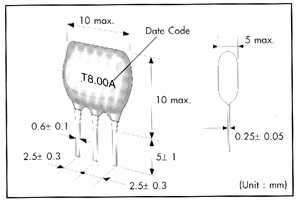

外型尺寸 检测电路图
〓性能指标
型 号 ZTT□.□□MG ZTT□.□□MG ZTT□.□□MG ZTT□.□□MT ZTT□.□□MT ZTT□.□□MX
频率范围(MHz) 2.00 ~ 2.99 3.00 ~ 3.49 3.50 ~ 4.99 5.00 ~ 6.99 7.00 ~ 13.00 13.01 ~ 48.00
频率精度
at 25℃		 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5

温度稳定性
-20℃ to +80℃(%)

 ±0.3 ±0.3 ±0.3 ±0.3 ±0.3 ±0.3
10年老化率(%) ±0.3 ±0.3 ±0.3 ±0.3 ±0.3 ±0.3
谐振电阻
(Ω) max.		 80 50 30 30 25 30
对抗电阻
(5 Seconds max.)		 100V DC 100V DC 100V DC 100V DC 100V DC 100V DC
绝缘电阻(Ω) 5 x 100Ω
Minimum
(at 10V DC)		 5 x 100Ω
Minimum
(at 10V DC)		 5 x 100Ω
Minimum
(at 10V DC)		 5 x 100Ω
Minimum
(at 10V DC)		 5 x 100Ω
Minimum
(at 10V DC)		 5 x 100Ω
Minimum
(at 10V DC)
