        ◆Specifications规格
　频率范围 　◆见表二
　振动模式 　AT 切断，基频，三倍频
　调整频差 　±10，±20，±30，±50ppm　（at 25℃)
　工作温度范围和频率稳定性 　◆见表一
　谐振电阻 　◆见表二
　静态电容 　5pF 以下或特定的
　测试仪器 　Saunders 150D, 250A, KH1200
　负载电容 　直列共振，16，20，30pF或特定的
　激励电平 　10MHz or higher/10MHz (含）以上50μW
　振动阻抗 　500MΩ min/DC 100V
　年老化率 　±1,±3,±5ppm/year

                　工作温度范围和频率稳定性(25℃)
        ◆Table 1表一
temp.(℃)   \   ppm
±3
±5
±10
±20
±30
-0～+50
*
*
*
*
*
-10～+60
*
*
*
*
*
-20～+70
*
*
*
-40～+80
*
*

                 Equivalent series resistance (ESR)振动阻抗

         ◆Table 2表二
频率范围（MHz)
振动模式
HC-49/S HC-49/S(SMD)
3.200～3.790
基频 / F
180Ωmax
3.800～4.490
基频 / F
150
4.500～5.990
基频 / F
120
6.000～7.990
基频 / F
100
8.000～9.990
基频 / F
80
10.000～11.900
基频 / F
70
12.000～15.900
基频 / F
60
16.000～19.900
基频 / F
50
20.000～26.000
基频 / F
40
26.000～39.900
三倍频 / 03
100
40.000～100.000
三倍频 / 03
80

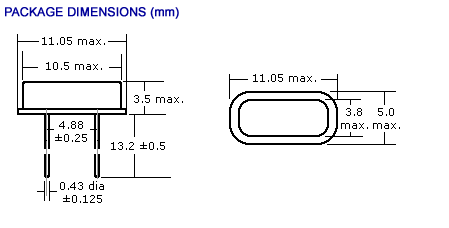

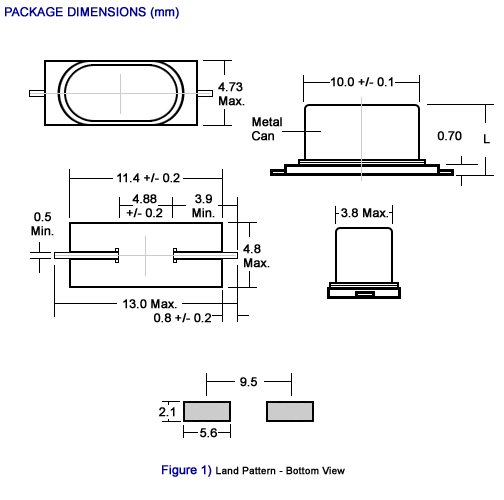

Dim. L

250

4.2mm

251

3.2mm
